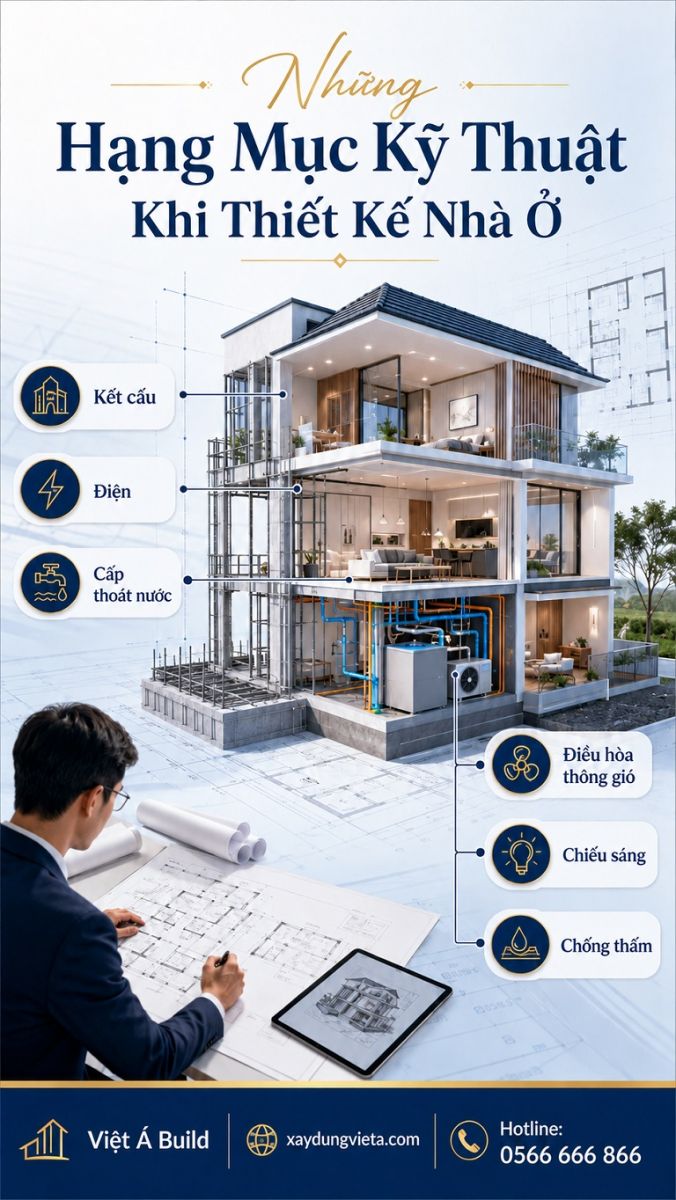

Những Hạng Mục Kỹ Thuật Cần Tính Toán Khi Thiết Kế Nhà Ở

Vì sao cần tính toán hệ thống kỹ thuật ngay từ thiết kế?

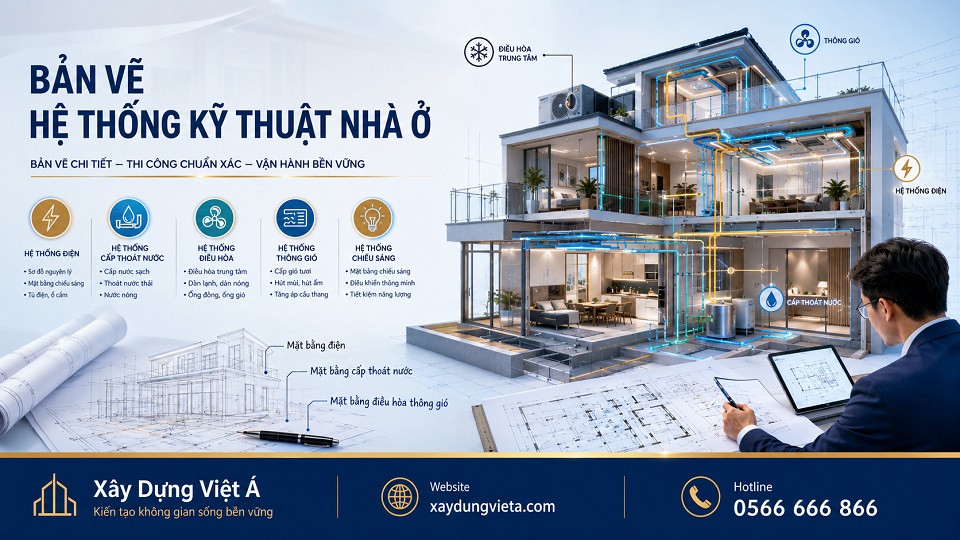

Một ngôi nhà vận hành thuận tiện không chỉ phụ thuộc vào hình thức kiến trúc. Các hệ thống nằm sau tường, dưới sàn và trên trần mới là phần quyết định khả năng sử dụng ổn định trong nhiều năm. Khi thiết kế hệ thống kỹ thuật nhà ở được thực hiện sớm, kiến trúc sư có thể chủ động bố trí hộp kỹ thuật, trần giả, khu vực đặt máy, đường thoát nước và các vị trí cần bảo trì.

Ngược lại, nếu từng hạng mục được xử lý riêng lẻ sau khi phần thô đã hoàn thành, công trình dễ gặp tình trạng ống nước vướng dầm, dây điện đi chéo, dàn nóng thiếu chỗ đặt, cửa gió xung đột với đèn hoặc trần phải hạ thấp ngoài dự kiến. Những thay đổi này vừa làm tăng chi phí vừa ảnh hưởng đến thẩm mỹ.

Gia chủ có thể tham khảo thêm các nội dung chuyên môn tại Xây dựng Việt Á để có cái nhìn tổng thể hơn về thiết kế, thi công và hoàn thiện nhà ở.

Thiết kế hệ thống điện và chiếu sáng

Hệ thống điện trong nhà ở cần được tính theo nhu cầu sử dụng thực tế của từng phòng, không nên chỉ bố trí ổ cắm theo thói quen. Phòng khách, bếp, phòng ngủ, phòng làm việc, sân thượng và khu vực ngoài trời đều có nhóm thiết bị riêng, yêu cầu công suất và mức độ bảo vệ khác nhau.

Phân chia mạch điện theo khu vực và công suất

Các thiết bị công suất lớn như bếp từ, bình nóng lạnh, máy giặt, máy sấy, điều hòa và máy bơm nên có đường điện riêng. Tủ điện cần chia mạch rõ ràng, có aptomat phù hợp và thiết bị chống rò để tăng mức độ an toàn khi vận hành.

Bố trí ổ cắm, công tắc và nguồn chờ

• Xác định trước vị trí giường, sofa, bàn làm việc, tủ lạnh, tivi và thiết bị bếp.
• Chừa nguồn cho rèm tự động, máy lọc nước, camera, cổng, chuông cửa và thiết bị thông minh nếu có.
• Tránh đặt ổ cắm tại vị trí bị che khuất hoặc quá gần nguồn nước.
• Dự phòng một số ổ cắm đa năng để hạn chế dùng dây nối sau khi vào ở.

Thiết kế chiếu sáng theo công năng

Ánh sáng nên được chia thành chiếu sáng chung, chiếu sáng chức năng và chiếu sáng trang trí. Việc xác định sớm vị trí đèn giúp phối hợp tốt hơn với trần thạch cao, cửa gió, đầu báo, loa và các chi tiết nội thất.

Thiết kế hệ thống cấp thoát nước

Thiết kế cấp thoát nước nhà ở cần bảo đảm đủ áp lực, thoát nhanh, hạn chế mùi và thuận tiện sửa chữa. Các khu vực bếp, vệ sinh, giặt phơi, sân thượng và sân vườn nên được bố trí tập trung hợp lý để giảm chiều dài đường ống.

Đường cấp nước và thiết bị sử dụng

Cần xác định nguồn nước, bể chứa, máy bơm, bình nóng lạnh và nhu cầu nước nóng tại từng khu vực. Với nhà nhiều tầng, phương án tăng áp nên được tính từ đầu để tránh tình trạng tầng trên có lưu lượng yếu.

Đường thoát nước và thông khí

Ống thoát phải có độ dốc phù hợp, đường kính đúng với lưu lượng và bố trí cửa thăm tại vị trí cần thiết. Hệ thống thoát phân, thoát sàn, thoát bếp và thoát nước mưa nên được phân tách hợp lý để giảm nguy cơ tắc nghẽn hoặc mùi ngược.

Thiết kế điều hòa và thông gió

Điều hòa không nên được xem là thiết bị bổ sung sau cùng. Vị trí dàn lạnh, dàn nóng, đường ống đồng, ống nước ngưng, dây điều khiển và nguồn điện đều có liên quan đến kiến trúc, kết cấu và trần nội thất. Đối với nhà phố nhiều tầng hoặc biệt thự có nhiều phòng, phương án không đồng bộ có thể làm mặt ngoài lộn xộn và gây khó khăn khi bảo trì.

Xác định công suất theo không gian sử dụng

Công suất cần được tính theo diện tích, chiều cao phòng, hướng nắng, vật liệu kính, số người và thiết bị tỏa nhiệt. Chọn máy chỉ dựa trên diện tích sàn có thể dẫn đến thiếu lạnh, tiêu thụ điện cao hoặc độ ẩm không được kiểm soát tốt.

Bố trí thiết bị và tuyến ống

• Dàn lạnh cần phân phối gió đều, không thổi trực tiếp vào giường, bàn ăn hoặc vị trí ngồi lâu.
• Dàn nóng cần có khoảng thoáng để trao đổi nhiệt, hạn chế tiếng ồn và thuận tiện bảo trì.
• Ống nước ngưng phải có độ dốc, điểm kiểm tra và giải pháp chống đọng sương.
• Cửa gió, miệng hút và quạt thông gió cần phối hợp với đèn, trần và đồ nội thất.

Với công trình có nhiều khu vực sử dụng độc lập, gia chủ nên tham khảo nội dung tư vấn về điều hòa trung tâm để hiểu rõ hơn về công suất, loại hệ thống và cách bố trí thiết bị phù hợp trước khi chốt bản vẽ.

Chống thấm, chống nóng và thoát nước mưa

Các vị trí có nguy cơ thấm cao gồm mái, sân thượng, ban công, nhà vệ sinh, bồn cây, khu vực tiếp giáp tường và cổ ống xuyên sàn. Thiết kế chống thấm nhà ở cần xác định vật liệu, cao độ, độ dốc và trình tự thi công ngay trên bản vẽ thay vì chờ đến khi hoàn thiện mới xử lý.

Đối với mái và tường hướng nắng, giải pháp chống nóng nên kết hợp nhiều lớp như vật liệu cách nhiệt, khoảng thông gió, lam che nắng, cây xanh và lựa chọn kính phù hợp. Cách làm này giúp giảm tải cho hệ thống điều hòa và cải thiện sự ổn định nhiệt bên trong công trình.

• Tạo độ dốc sàn về đúng vị trí phễu thu.
• Xử lý kỹ chân tường, khe tiếp giáp và cổ ống.
• Thử ngâm nước trước khi lát gạch hoặc che phủ lớp chống thấm.
• Chừa lối vệ sinh máng xối, phễu thu và đường thoát nước mưa.

Hệ thống điện nhẹ, an ninh và nhà thông minh

Nhu cầu sử dụng internet, truyền hình, camera, chuông cửa, khóa thông minh và cảm biến ngày càng phổ biến. Vì vậy, hệ thống điện nhẹ nhà ở nên được bố trí cùng thời điểm với điện động lực để dây tín hiệu có tuyến riêng, tránh nhiễu và thuận tiện nâng cấp.

Mạng internet và thiết bị giải trí

Vị trí modem, tủ mạng và điểm phát Wi-Fi cần được tính theo diện tích, số tầng và vật liệu ngăn phòng. Nhà nhiều tầng có thể cần dây mạng đến từng điểm phát thay vì chỉ dùng một bộ phát đặt ở tầng trệt.

Camera, chuông cửa và kiểm soát an ninh

Camera nên quan sát được cổng, sân, hành lang và các lối tiếp cận nhưng không xâm phạm không gian riêng tư. Nguồn điện, dây tín hiệu và vị trí lưu trữ dữ liệu cần được chuẩn bị sẵn để hệ thống vận hành ổn định.

Phối hợp hệ thống kỹ thuật với kiến trúc và nội thất

Một bản vẽ kỹ thuật tốt phải được đối chiếu với mặt bằng nội thất. Vị trí tủ, giường, vách trang trí, trần giật cấp và thiết bị bếp có thể làm thay đổi ổ cắm, công tắc, đầu chờ nước hoặc cửa gió. Nếu thiết kế nội thất được triển khai quá muộn, nhiều vị trí kỹ thuật đã thi công sẽ phải điều chỉnh.

Trong giai đoạn phối hợp, nên lập mặt bằng tổng hợp thể hiện đồng thời đèn, cửa gió, đầu báo, loa, rèm, thiết bị vệ sinh và các chi tiết trần. Mặt bằng này giúp kiểm tra khoảng cách, trục bố trí và tính cân đối trước khi thi công.

Đối với những công trình theo phong cách mới, việc tham khảo thêm kiến thức về kiến trúc hiện đại sẽ giúp gia chủ hiểu rõ hơn cách tổ chức không gian, lựa chọn vật liệu và phối hợp các hệ thống kỹ thuật sao cho đồng bộ với ngôn ngữ thiết kế tổng thể.

Những lỗi thường gặp khi thiết kế kỹ thuật nhà ở

Nhiều lỗi không xuất hiện ngay khi xây xong mà chỉ bộc lộ sau một thời gian sử dụng. Nguyên nhân thường đến từ việc thiếu bản vẽ chi tiết, thi công theo kinh nghiệm hoặc không có bước kiểm tra phối hợp giữa các đội.

• Ổ cắm bị tủ, giường hoặc thiết bị che khuất.
• Thiếu đường điện riêng cho thiết bị công suất lớn.
• Ống thoát nước không đủ dốc, thiếu thông khí hoặc không có cửa thăm.
• Nước ngưng điều hòa thoát chậm, gây thấm và ố trần.
• Cửa gió, đèn và chi tiết trần bố trí lệch trục, thiếu thẩm mỹ.
• Không chừa vị trí bảo trì máy bơm, bình nóng lạnh, quạt và thiết bị âm trần.
• Thiếu nguồn chờ cho camera, cổng tự động, rèm hoặc thiết bị thông minh.
• Không thử áp, thử nước và kiểm tra vận hành trước khi đóng trần.

Danh sách kiểm tra bản vẽ trước khi thi công

Trước khi triển khai phần thô, chủ đầu tư nên cùng đơn vị thiết kế và nhà thầu rà soát toàn bộ bản vẽ kỹ thuật nhà ở. Mục tiêu là xác nhận từng hệ thống đã có đủ thông tin để thi công và không xung đột với kiến trúc, kết cấu.

1. Kiểm tra vị trí hộp kỹ thuật, dầm, sàn và các lỗ xuyên chờ.
2. Đối chiếu công suất điện, số mạch, tủ điện và thiết bị bảo vệ.
3. Kiểm tra nguồn nước, máy bơm, bể chứa, đường cấp và đường thoát.
4. Xác nhận vị trí dàn lạnh, dàn nóng, quạt thông gió và tuyến ống.
5. Rà soát cao độ trần, đèn, cửa gió, rèm, đầu báo và thiết bị âm trần.
6. Kiểm tra phương án chống thấm, độ dốc và thoát nước mưa.
7. Xác nhận vị trí internet, camera, chuông cửa và nguồn chờ thiết bị.
8. Thống nhất quy trình thử nghiệm, nghiệm thu và lưu bản vẽ hoàn công.
